Instrumentation analogique individuelle

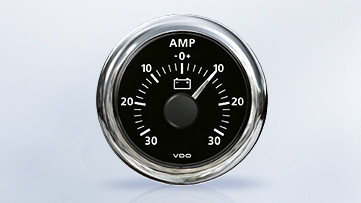

L'ampèremètre donne une vue d'ensemble de tout le système électrique. La tension consommée et la tension d'alimentation sont clairement affichées, et le shunt (résistance de mesure) peut être inséré dans le point de mesure en quelques secondes. Le mince câble de connexion qui va du shunt à la jauge est facile à mettre en place sans prendre beaucoup de place.

Fonctions

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Voyant d’alerteà LED programmable (logiciel PC)
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Installation encastrée possible en option

Données techniques :

• Diamètre 52 mm
• Angle d'affichage 240°
• Tension de fonctionnement 8 - 32 V
• Précision < 2,5°
• Consommation électrique < 100 mA avec LED intégrée
• Température de fonctionnement -30°C à 80°C
• Protection de polarité inverse

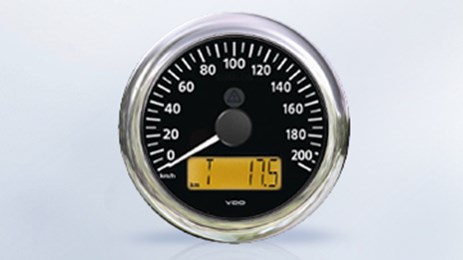

Fonctions

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Voyant d’alerteà LED programmable (logiciel PC)
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Réglage du nombre d'impulsions par logiciel PC ou antenne
• Jusqu'à 5 voyants d'avertissement en option
• Installation encastrée possible en option
• Connexion pour les alertes externes (en option)
• Deux entrées de fréquence (en option sur l'équipement avec affichage)
• Possibilité de disposer de deux entrées analogiques supplémentaires (en option sur l'équipement avec affichage)

Données techniques :

• Diamètre 110 mm ou 85 mm
• Angle d'affichage 240°
• Tension de fonctionnement 8 - 32 V
• Précision < 2,5°
• Consommation électrique < 150mA
• Température de fonctionnement -40°C à 85°C
• Protection de polarité inverse

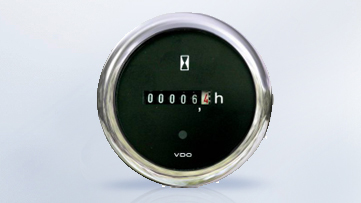

Fonctions :

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Installation encastrée possible en option
• Double glace, anti-brouillard
• Cadrans noirs ou blancs

Données techniques :

• Diamètre 52 mm
• Température de fonctionnement -40°C à 80°C
• Tension de fonctionnement 8 - 32 V
• Protection de polarité inverse
• Consommation électrique < 30mA

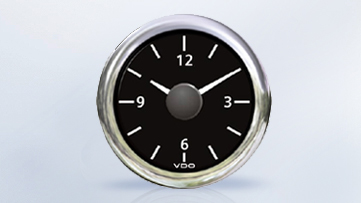

Le cadran bien lisible sur l'horloge à quartz Viewline apporte un aspect design au poste de pilotage de tous les véhicules spéciaux.

Fonctions :

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Installation encastrée possible en option
• Double glace, anti-brouillard
• Cadrans noirs ou blancs

Données techniques :

• Diamètre 52 mm
• Tension de fonctionnement 8 - 32 V
• Consommation électrique < 10mA
• Température de fonctionnement -30°C à 80°C
• Protection de polarité inverse

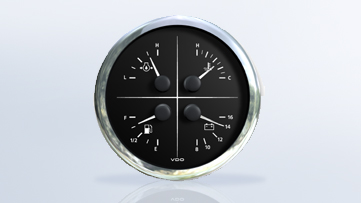

Parallèlement à la plate-forme standard, Viewline offre aussi la possibilité d'exploiter des solutions comprenant des instruments à jauges multiples et combinées.

Fonctions :

• Affichage de la tension de la batterie, de la température, de la pression et de la capacité de carburant
• Rétro-éclairage à LED (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Cadrans noirs ou blancs
• Double glace, anti-brouillard
• Jusqu'à 5 voyants d'avertissement en option
• Installation encastrée possible en option

Données techniques :

• 110 mm
• Angle d'affichage 4 x 90°
• Tension de fonctionnement 10 - 16V
• Précision < 3,6°
• Consommation électrique < 175 mA
• Température de fonctionnement -25°C à 80°C
• Protection de polarité inverse

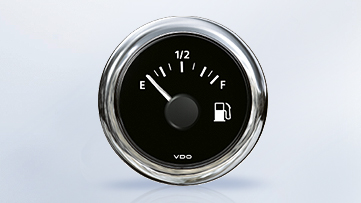

La jauge de carburant Viewline fournit des informations sur le niveau de carburant dans le réservoir et peut être utilisée avec tous les types de capteurs de réservoir.

Fonctions :

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Possibilité de connecter un interrupteur en option
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Installation encastrée possible en option
• Voyant d’alerteà LED rouge

Données techniques :

• Diamètre 52 mm
• Angle d'affichage 90°
• Tension de fonctionnement 10 - 30 V
• Précision < 3,6°
• Consommation électrique < 140mA avec LED intégrée
• Température de fonctionnement -30°C à 80°C
• Protection de polarité inverse
• Signal d'entrée : valeurs ohminque standard

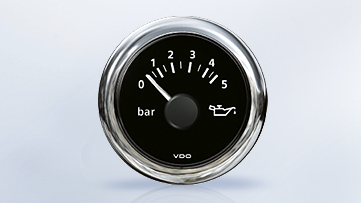

La jauge de pression détecte les fluctuations de pression d'huile dans le moteur et la boîte de vitesses, ainsi que les modifications de puissance au niveau du turbocompresseur.

Fonctions :

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Possibilité de connecter un interrupteur en option
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Installation encastrée possible en option
• Voyant d’alerteà LED rouge

Données techniques :

• Diamètre 52 mm
• Angle d'affichage 90°
• Tension de fonctionnement 10 - 30 V
• Précision < 3,6°
• Consommation électrique < 140mA avec LED intégrée
• Température de fonctionnement -30°C à 80°C
• Protection de polarité inverse
• Signal d'entrée : valeurs ohminque standard

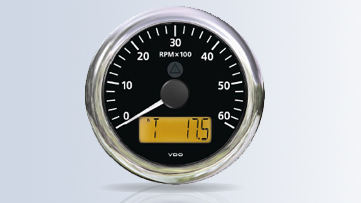

Le tachymètre Viewline de 52 mm représente la solution idéale lorsqu'une jauge de petite taille est nécessaire sur un panneau ou dans le compartiment moteur. Le tachymètre Viewline est aussi disponible en version de 85 ou 110 mm.

Fonctions :

• Possibilité d'équipement avec ou sans écran LCD
• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Voyant d’alerteà LED programmable (logiciel PC)
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Réglage du nombre d'impulsions par logiciel PC ou antenne
• Jusqu'à 5 voyants d'avertissement en option
• Installation encastrée possible en option
• Connexion pour les alertes externes (en option)
• Deux entrées de fréquence (en option sur l'équipement avec affichage)
• Possibilité de disposer de deux entrées analogiques supplémentaires (en option sur l'équipement avec affichage)

Données techniques :

• Diamètre 52 mm, 85 mm ou 110 mm
• Angle d'affichage 240°
• Tension de fonctionnement 8 - 32 V
• Précision < 2,5°
• Consommation électrique < 100 mA (52 mm) ou < 150 mA
• Température de fonctionnement -40°C à 85°C
• Protection de polarité inverse

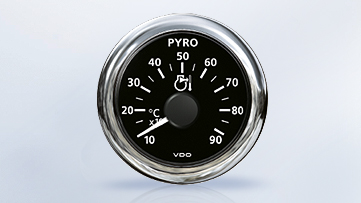

Le pyromètre indique la température d'échappement à l'extrémité du pot d'échappement (jusqu'à 900°C). Le rapport entre cette valeur et la température d'échappement maximale autorisée montrée l'efficacité de la combustion à cette charge particulière. Une élévation de la température est donc un important signal d'avertissement anticipé.

Fonctions :

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Voyant d’alerteà LED programmable (logiciel PC)
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Installation encastrée possible en option

Données techniques :

• Diamètre 52 mm
• Angle d'affichage 240°
• Tension de fonctionnement 8 - 32 V
• Précision < 2,5°
• Consommation électrique < 100 mA avec LED intégrée
• Température de fonctionnement -30°C à 80°C
• Protection de polarité inverse

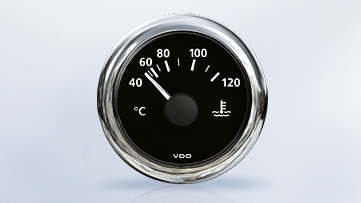

La jauge de température affiche toute élévation subite de la température du liquide de refroidissement, contribuant à éviter tout dégât majeur et les dépenses associées.

Fonctions :

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Possibilité de connecter un interrupteur en option
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Installation encastrée possible en option
• Voyant d’alerte à LED rouge

Données techniques :

• Diamètre 52 mm
• Angle d'affichage 90°
• Tension de fonctionnement 10 - 30 V
• Précision < 3,6°
• Consommation électrique < 140mA avec LED intégrée
• Température de fonctionnement -30°C à 80°C
• Protection de polarité inverse
• Signal d'entrée : valeurs ohminque standard

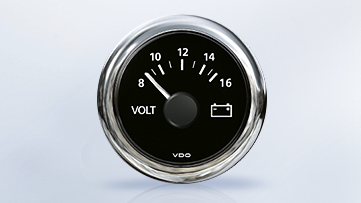

Le voltmètre affiche le statut du générateur et de la batterie ainsi que leur charge sur une échelle de tension. Les valeurs qui dépassent les tensions de charge normales peuvent ainsi être contrôlées avec précision. De plus, même les décharges profondes potentielles peuvent être détectées.

Fonctions :

• Eclairage à LED du fond (lumière transmise)
• Joncs décoratifs inter-changeables
• Classe de protection IP67
• Possibilité de connecter un interrupteur en option
• Double glace, anti-brouillard
• Cadrans noirs ou blancs
• Installation encastrée possible en option
• Voyant d’alerte à LED rouge

Données techniques :

• Diamètre 52 mm
• Angle d'affichage 90°
• Tension de fonctionnement 10 - 16 V ou 16 - 32 V
• Précision < 3,6°
• Consommation électrique < 140mA avec LED intégrée
• Température de fonctionnement -30°C à 80°C
• Protection de polarité inverse
• Signal d'entrée : valeurs ohminque standard

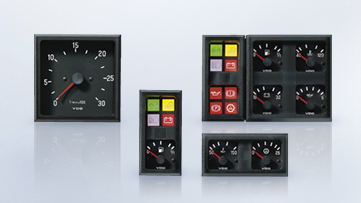

Cette ligne est une gamme d‘instruments modulaires permettant des réalisations personnalisées de tableaux de bord pour véhicules, engins de travaux publics, agricoles...

Les différents composants peuvent se combiner par groupe de 2 ou 4, grâce à leur forme carrée ou rectangulaire et améliorent ainsi l’esthétique et la fonctionnalité du tableau de bord.VDO Modulcockpit II se connecte facilement et rapidement au moyen d'un simple connecteur. Il convient à une utilisation sur route ou tout-terrain

Caractéristiques :

• Boîtier plastique noir
• Verre antireflet
• Rétro-éclairage
• Forme rectangulaire : 100 x 50 mm (horizontale ou verticale)
• Forme carrée : 100 x 100 mm
• Tension : 12 et/ou 24 V
• Etanchéité : IP52
• Température de fonctionnement : - 25 à + 70°C
