Instrumentation CAN individuelle

Introduction / fonctions

CANCocktpit de VDO

CANCocktpit de VDO

CANCocktpit de VDO

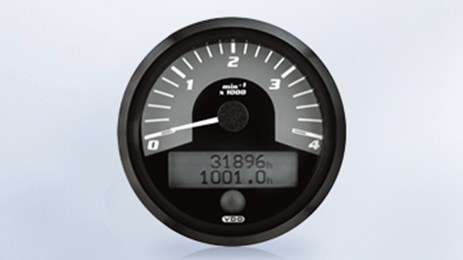

CANcockpit est une solution flexible pour traiter les informations provenant des capteurs analogiques et digitaux via un instrument maître connecté au bus CAN. Ces instruments s’intègrent en lieu et place d’une instrumentation VDO analogique existante.

Grâce au puissant logiciel WINgauge, il est très facile de le programmer soi-même. CANcockpit est aussi capable de charger simultanément deux protocoles CAN (e.g. SAE J1939 et CANopen).

Caractéristiques principales

  • Indication analogue de la vitesse et du régime du moteur.
  • Indication numérique de distance, d'heures de service, de valeurs mesurées physiques, de symboles ISO, d'avertissements et d'alarmes.
  • High-speed Full-CAN Bus interface V2.0B compatible.
  • Traitement de deux protocoles CAN différents (J1939, CANopen).
  • Programmation avec interface de diagnostic (ligne k).
  • Connexion possible de 16 jauges satellites.

Advantages et données techniques

Avantages pour le client :

  • Flexibilité – des données provenant de jusqu'à deux bus CAN avec des protocoles différents (p. ex., SAE J1939 et CAN open) peuvent être traitées simultanément.
  • Programmabilité – des limites spécifiques peuvent être fixées et programmées de manière à ce que l'alarme se déclenche lors du dépassement de celles-ci.
  • Modularité – conditions nécessaires simples de câblage et expansion ultérieure facile.

Caractéristiques techniques :

  • Movement Stepper motor
  • Diamètre d'installation [mm] instrument central 80, 85, 100, instruments satellites 52, 80, 100
  • Rétro-éclairage, DEL, blanc standard
  • Protection IP65 IEC 60.529 du devant
  • Verre de lentille, avec revêtement
  • Lunette plastique, noir, profil triangulaire comme options Future standard : profil triangulaire en chrome et profil rond noir
  • Branchement Instrument central : 4 PIN Mate-N-Lok et 26 PIN MODU II
  • Instruments satellites : 6 PIN Mate-N-Lok
  • Angle d'affichage approx. 210° pour l'instrument central, 240° pour les autres instruments d'affichage
  • Témoin dans chaque instrument satellite
  • Tension de service 12 – 24 volts (min 10,5 V, max. 32 V)
  • Angle d'installation, quelconque pour instrument central, 0–85° pour instruments satellites
